Macara pentru încărcarea și descărcarea stupilor AJ2006H – configurație completă cu extensie hidraulică și FLEXI Gripper

PREZENTARE GENERALĂ

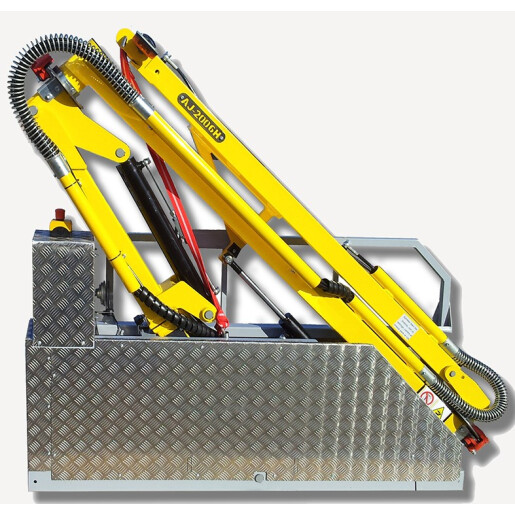

Apijuneda AJ2006H este o macara pentru încărcarea, descărcarea și manipularea stupilor, destinată apicultorilor care doresc să reducă semnificativ efortul fizic necesar pentru transportul și manipularea stupilor și a altor încărcături grele din stupină.

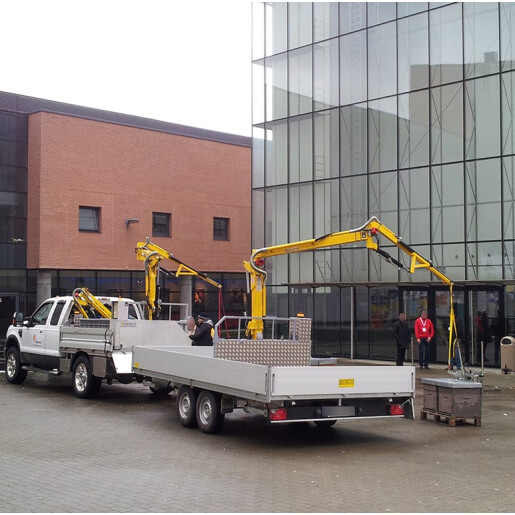

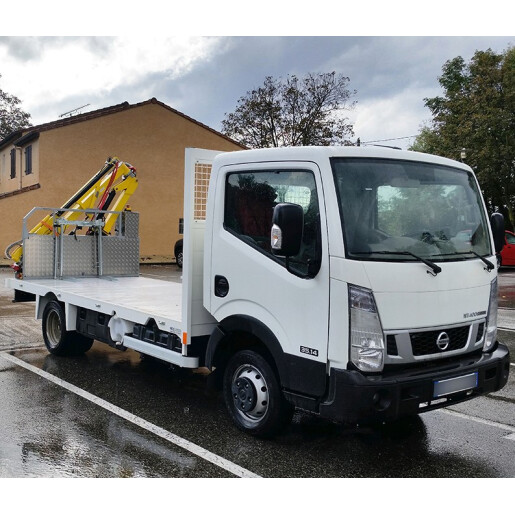

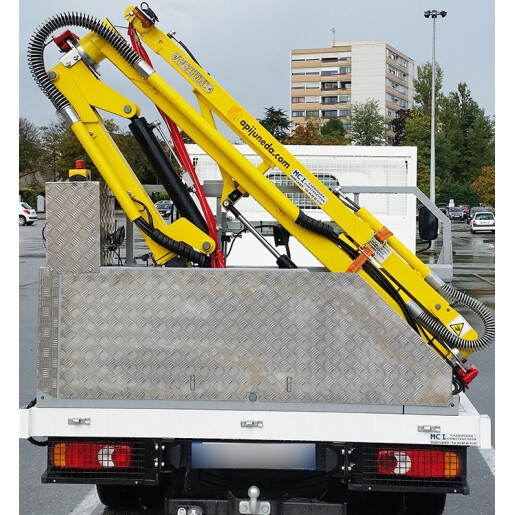

Macara este concepută pentru montarea pe platforma unui autovehicul și utilizează un sistem de acționare hidraulică pentru deplasarea brațului și ridicarea încărcăturii.

Modelul AJ2006H este prevăzut cu extensie hidraulică a brațului, ceea ce permite adaptarea poziției de lucru în funcție de distanța până la încărcătură și de poziția acesteia față de vehicul.

Configurația prezentată aici este una complexă și include mai multe sisteme de prindere și accesorii, astfel încât macaraua să poată fi utilizată nu numai pentru stupi și paleți, ci și pentru manipularea butoaielor de miere și pentru diferite operațiuni de lucru în stupină.

MANIPULAREA STUPILOR FĂRĂ EFORT FIZIC MAJOR

Unul dintre principalele avantaje ale unei macarale pentru stupi este reducerea efortului fizic la încărcarea și descărcarea stupilor.

În loc ca stupii să fie ridicați și mutați manual, operatorul poziționează sistemul de prindere sub sau în punctele prevăzute ale încărcăturii, comandă ridicarea și deplasează încărcătura cu ajutorul macaralei.

Acest lucru este deosebit de util în perioadele în care stupina trebuie transportată pe distanțe mari sau când sunt manipulate simultan mai multe unități.

Macaraua poate fi utilizată pentru operațiuni precum:

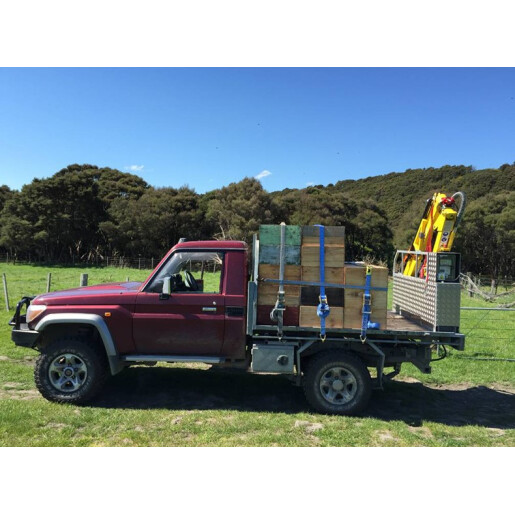

• încărcarea stupilor pe platforma vehiculului;

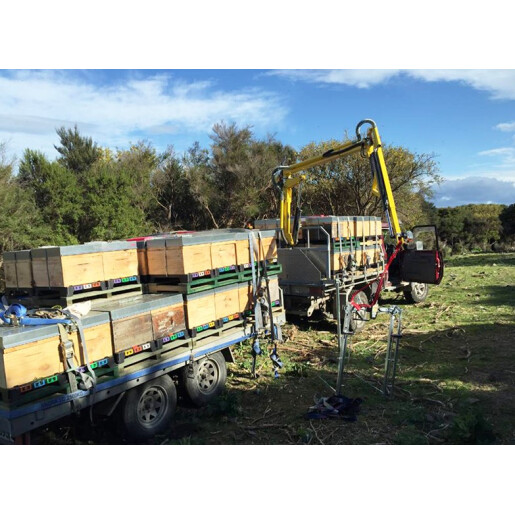

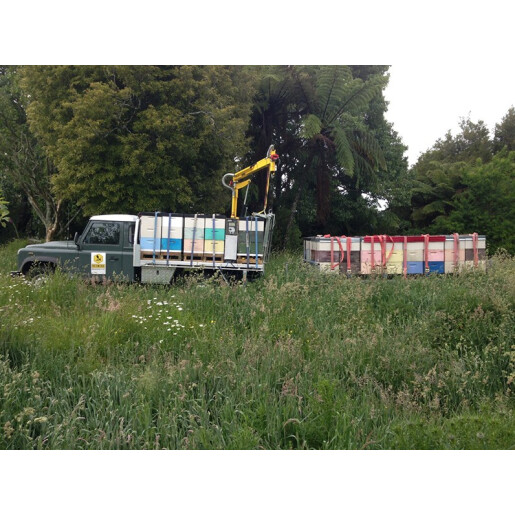

• descărcarea stupilor în stupină;
• manipularea paleților cu stupi;
• poziționarea stupilor pe platformă;
• deplasarea încărcăturilor grele;
• manipularea unor componente și echipamente apicole;
• ridicarea și manipularea butoaielor de miere, cu accesoriile corespunzătoare.

EXTENSIE HIDRAULICĂ A BRAȚULUI

Modelul AJ2006H este echipat cu extensie hidraulică, care permite modificarea lungimii de lucru a brațului.

Extensia oferă operatorului posibilitatea de a adapta poziția macaralei la distanța și poziția încărcăturii, fără ca aceasta să trebuiască să fie amplasată într-un singur punct fix.

Pentru această configurație, extensia hidraulică este importantă și deoarece permite utilizarea unor accesorii dedicate pentru manipularea butoaielor.

Producătorul indică pentru modelele cu extensie hidraulică posibilitatea montării unui sistem cu scripete destinat ridicării butoaielor de miere.

DOUĂ VITEZE DE LUCRU

Macaraua dispune de două regimuri de viteză pentru deplasarea încărcăturii:

• viteză rapidă, pentru operațiunile în care este necesară deplasarea mai rapidă;
• viteză lentă, reglabilă, pentru operațiunile care necesită precizie și control.

Utilizarea vitezei reduse este deosebit de importantă atunci când încărcătura trebuie poziționată cu atenție pe platformă sau în stupină.

Operatorul poate astfel adapta viteza de lucru în funcție de greutatea încărcăturii, poziția acesteia și precizia necesară.

SISTEM AUTOMAT DE NIVELARE

AJ2006H este echipată cu un sistem de nivelare automată.

Atunci când vehiculul se află pe un teren înclinat, sistemul permite menținerea încărcăturii într-o poziție nivelată.

Acest lucru este important în stupinele unde terenul nu este întotdeauna perfect drept și contribuie la reducerea efortului necesar pentru poziționarea încărcăturii.

Producătorul utilizează un sistem electronic de nivelare care poate corecta poziția macaralei atunci când detectează o înclinare.

Prin menținerea încărcăturii într-o poziție controlată, manipularea devine mai ușoară și mai precisă.

FRÂNĂ HIDRAULICĂ PE DISCURI

Macaraua este prevăzută cu un sistem de frânare hidraulică pe discuri, care permite blocarea rapidă a brațului în poziția dorită.

Sistemul poate fi utilizat indiferent de poziția în care se află brațul.

Blocarea macaralei este utilă atunci când operatorul trebuie să efectueze alte operațiuni, de exemplu:

• să deplaseze autovehiculul în timpul poziționării în stupină;
• să verifice stupii;
• să folosească afumătorul;
• să poziționeze un stup;
• să pregătească următoarea operațiune de manipulare.

Producătorul indică acționarea sistemului de blocare prin bara de comandă integrată în sistemul de prindere.

COMANDĂ FĂRĂ FIR + COMANDĂ PRIN CABLU

Pentru operarea macaralei este inclusă telecomanda wireless, astfel încât operatorul să poată controla echipamentul fără să fie conectat permanent printr-un cablu.

Comanda fără fir elimină riscul ca un cablu de comandă să se agațe, să se înfășoare sau să fie deteriorat în timpul manipulării.

Pentru siguranță și continuitatea utilizării, sistemul dispune și de comandă auxiliară prin cablu.

Astfel, în cazul unei probleme de comunicare wireless sau al unei situații în care este preferată comanda prin cablu, macaraua poate fi operată și în acest mod.

ILUMINARE LED PENTRU LUCRUL ÎN CONDIȚII DE LUMINĂ REDUSĂ

La capătul macaralei este prevăzută o lampă LED de culoare chihlimbar, destinată iluminării zonei de lucru.

Lumina permite efectuarea operațiunilor și în condiții de lumină redusă sau pe timp de noapte.

Producătorul utilizează o lumină cu o lungime de undă aleasă astfel încât să fie practic imperceptibilă pentru albine, pentru a reduce influența asupra comportamentului acestora.

SEMNAL SONOR ȘI AVERTIZĂRI

Macaraua este prevăzută cu un avertizor acustic, care poate transmite diferite semnale operatorului.

Acesta poate fi utilizat pentru:

• avertizarea șoferului în timpul poziționării autovehiculului;
• comunicarea dintre operator și conducătorul vehiculului;
• avertizarea privind nivelul scăzut al bateriei;
• transmiterea unor avertizări referitoare la funcționarea echipamentului.

Sistemul sonor este util în special atunci când operatorul se află în spatele sau în lateralul vehiculului și nu poate comunica direct cu șoferul.

FLEXI GRIPPER – SISTEM VERSATIL DE PRINDERE

Configurația include sistemul FLEXI Gripper, conceput pentru manipularea diferitelor tipuri de încărcături.

Sistemul permite reglarea poziției furcilor și adaptarea lor la dimensiunile încărcăturii.

Conform configurației transmise:

• greutate: 17 kg;
• sarcină maximă: 300 kg;
• înălțime maximă la încărcare: 1.325 mm;
• lățime minimă: 390 mm;
• lățime maximă: 686 mm;
• înălțime furci verticale: 35 mm.

FLEXI Gripper permite astfel utilizarea aceleiași macarale pentru mai multe operațiuni, fără necesitatea unui sistem separat pentru fiecare tip de încărcătură.

SISTEM FLAT PENTRU FLEXI GRIPPER

Configurația include și sistemul FLAT pentru FLEXI Gripper – cod 3208.

Acest accesoriu este destinat ridicării stupilor prin intermediul mânerului încastrat în lemnul stupului.

Este util în situațiile în care forma stupului nu permite utilizarea furcilor standard în modul obișnuit.

Prin utilizarea sistemului FLAT, macaraua poate prelua stupul prin punctele de prindere prevăzute în construcția acestuia.

EXTENSIE DE FURCI – 600 MM

Configurația include extensia de furci de 600 mm pentru etrierul FLEXI.

Lungimea inițială este de 600 mm, iar aceasta poate fi ajustată, prin scurtare, până la aproximativ 450 mm, în funcție de necesitățile utilizatorului.

Extensia este utilă în special atunci când este nevoie de o suprafață de sprijin mai lungă pentru paleți sau pentru încărcături care necesită o susținere mai bună.

Producătorul indică utilizarea extensiei pentru creșterea stabilității la manipularea paleților.

SISTEM FHV20 – FURCI ORIZONTALE ȘI VERTICALE

Configurația include sistemul FHV20 – cod 3206, cu furci de 20 × 35 × 410 mm.

Acesta permite montarea rapidă a furcilor în poziție:

• verticală;
• orizontală.

Schimbarea poziției se realizează rapid, fără utilizarea unor scule, cu ajutorul sistemului de fixare dedicat.

Poziția orizontală este utilă pentru ridicarea stupilor de la bază, în timp ce poziția verticală poate fi utilizată pentru alte tipuri de încărcături.

Sistemul FHV20 utilizează un tub gol, iar greutatea sistemului de prindere crește cu aproximativ 0,5 kg.

UTILIZARE PENTRU PALEȚI ȘI MAI MULTI STUPI

Combinația dintre FLEXI Gripper și extensia de 600 mm permite utilizarea macaralei și pentru manipularea paleților.

Pentru transportul stupilor, producătorul recomandă în general paleți cu 2 stupi, această configurație oferind un compromis bun între stabilitate și rapiditatea manipulării. Sunt posibile și configurații cu 3 stupi, în timp ce paleții cu 4 stupi sunt considerați mai puțin practici din punct de vedere al manipulării.

Acest aspect este important deoarece greutatea și dimensiunea încărcăturii influențează direct stabilitatea vehiculului și raza de lucru a macaralei.

SISTEM DE SCRIPETE PENTRU BUTOAIE – COD 3234

Configurația include sistemul de scripete + cablu de oțel pentru încărcarea butoaielor – cod 3234.

Acest sistem este disponibil pentru modelele cu extensie hidraulică, categorie în care se încadrează AJ2006H.

Scripetele permite utilizarea macaralei și pentru ridicarea butoaielor de miere, transformând-o dintr-un echipament destinat exclusiv stupilor într-un utilaj multifuncțional pentru activitatea apicolă.

Producătorul indică pentru sistemul cu scripete posibilitatea manipulării butoaielor de până la aproximativ 320 kg, în funcție de configurația și poziția de lucru.

⚠️ Sarcina admisă trebuie întotdeauna raportată la poziția încărcăturii și la configurația efectivă de lucru a macaralei. Nu trebuie interpretată ca o sarcină maximă universal valabilă în orice poziție a brațului.

CLEMA PENTRU BUTOAIE – COD 2388

Pentru manipularea butoaielor este inclusă și clema metalică pentru butoaie de 210 litri / până la 350 kg – cod 2388.

Clema este destinată prinderii butoaielor și permite utilizarea macaralei pentru operațiuni precum:

• încărcarea butoaielor pe vehicul;
• descărcarea butoaielor;
• mutarea acestora în zona de procesare;
• poziționarea butoaielor în stupină sau în camera de miere.

⚠️ Capacitatea de 350 kg menționată pentru clemă reprezintă capacitatea accesoriului și nu trebuie confundată cu capacitatea macaralei în orice poziție de lucru. Sarcina admisă este determinată de ansamblul complet și de poziția încărcăturii.

PICIOARE STABILIZATOARE – COD 3232

Configurația include picioarele stabilizatoare pentru AJ2006H – cod 3232.

Acestea pot fi utilizate pentru creșterea stabilității ansamblului atunci când macaraua lucrează cu încărcături grele.

Pentru această configurație, picioarele au:

înălțime minimă: 567 mm
înălțime maximă: 1.117 mm

Picioarele sunt deosebit de utile atunci când macaraua este montată pe vehicule cu suspensie mai moale sau când se manipulează încărcături grele.

Producătorul precizează că necesitatea stabilizatoarelor depinde de tipul vehiculului și de condițiile de lucru; pentru remorci utilizarea lor este recomandată în mod special.

BATERIE AGM 12 V – 260 AH – COD 3224

Configurația include o baterie AGM de 12 V, 260 Ah, destinată alimentării auxiliare a macaralei.

Datele bateriei incluse:

• tehnologie: AGM;
• tensiune: 12 V;
• capacitate: 260 Ah;
• curent de pornire: 2600 A;
• dimensiuni: 520 × 268 × 225 mm;
• greutate: aproximativ 73 kg;
• autonomie indicativă în această configurație: aproximativ 90 de minute.

Bateria auxiliară permite utilizarea macaralei fără a depinde exclusiv de bateria principală a autovehiculului.

Producătorul recomandă utilizarea unei baterii auxiliare de tip AGM pentru lucrul cu motorul oprit și precizează că pentru AJ2006H o baterie de 260 Ah poate asigura o autonomie orientativă de peste 100 de minute în condițiile sale de calcul; autonomia reală depinde de modul de utilizare, temperatură, frecvența ciclurilor și sarcina efectivă.

PRELATĂ DE PROTECȚIE – COD 3556

Configurația include prelata de protecție pentru AJ-2006H – cod 3556.

Aceasta permite protejarea macaralei atunci când utilajul este transportat sau depozitat în condiții în care este expus la praf, umezeală și murdărie.

Utilizarea prelatei contribuie la păstrarea mai bună a echipamentului și la protejarea componentelor sale în perioadele în care macaraua nu este utilizată.

SISTEM MULTIFUNCȚIONAL PENTRU LUCRĂRI ÎN STUPINĂ

Datorită sistemelor de prindere interschimbabile, macaraua poate fi utilizată pentru mai mult decât simpla încărcare și descărcare a stupilor.

În funcție de accesoriul utilizat, aceasta poate ajuta la:

• ridicarea stupilor;
• manipularea corpurilor și magazinelor;
• poziționarea stupilor;
• manipularea paleților;
• ridicarea butoaielor de miere;
• transportul încărcăturilor grele în interiorul stupinei;
• operațiuni de întreținere și reorganizare a stupinei.

Sistemele de prindere permit inclusiv ridicarea unor corpuri de stup pentru efectuarea unor operațiuni de lucru fără manipularea manuală a unor greutăți mari.

PLIERE RAPIDĂ ȘI CONSTRUCȚIE COMPACTĂ

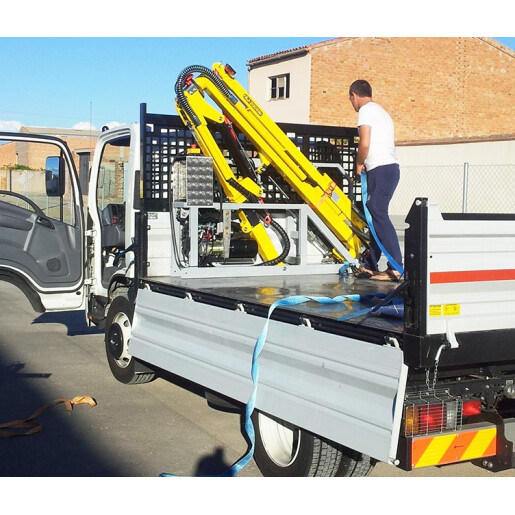

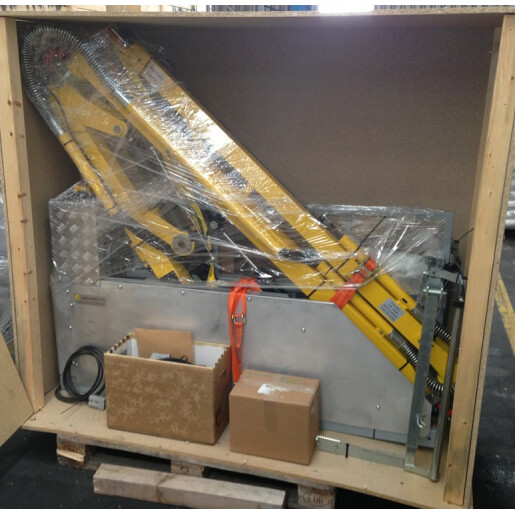

AJ2006H beneficiază de o construcție proiectată pentru pliere rapidă și compactă.

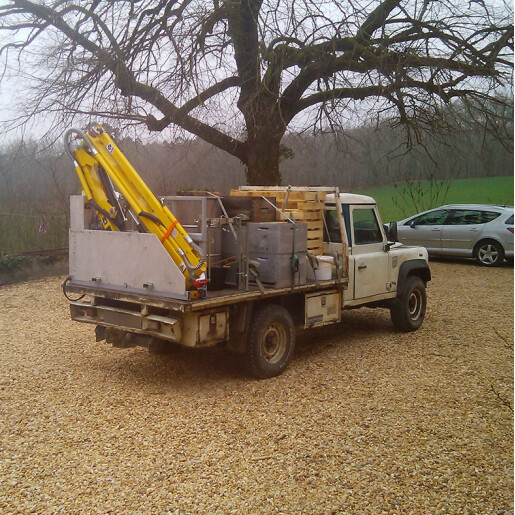

Atunci când macaraua nu este utilizată, brațul poate fi pliat într-o configurație compactă, reducând spațiul ocupat pe vehicul.

Acest lucru este important pentru apicultorii care folosesc vehiculul atât pentru transportul stupilor, cât și pentru alte activități și doresc ca macaraua să rămână cât mai puțin intruzivă atunci când nu este folosită.

Producătorul pune accent pe construcția compactă a tuturor modelelor sale, tocmai pentru a facilita transportul și reducerea spațiului ocupat.

SISTEME DE SIGURANȚĂ ȘI CONTROL

Macaraua beneficiază de mai multe sisteme destinate creșterii siguranței în timpul utilizării:

✅ frână hidraulică pe discuri;

✅ sistem automat de nivelare;

✅ comandă wireless;

✅ comandă auxiliară prin cablu;

✅ monitorizare electronică a funcționării;

✅ avertizări acustice;

✅ iluminare LED la capătul brațului;

✅ picioare stabilizatoare incluse în această configurație.

Sistemul electronic monitorizează funcționarea și poate activa măsuri de protecție în cazul detectării unor situații anormale. Producătorul menționează inclusiv blocarea automată a macaralei în anumite situații de dezechilibru.

CAPACITATEA DE RIDICARE – IMPORTANT

Pentru macaraua AJ2006H, capacitatea de ridicare nu trebuie exprimată printr-o singură valoare valabilă în orice poziție.

Conform documentației producătorului, capacitatea depinde de poziția și raza de lucru a încărcăturii. Pentru AJ2006H sunt indicate:

• P1: 140 kg;
• P2: 180 kg;
• P3: 400 kg;
• P: 350 kg.

Aceste valori sunt asociate unor puncte/poziții de lucru diferite ale macaralei.

⚠️ Nu trebuie considerat că macaraua poate ridica 350 kg indiferent de poziția brațului. Cu cât încărcătura este poziționată mai departe de punctul de montare, cu atât capacitatea admisă poate fi diferită.

Operatorul trebuie să respecte întotdeauna limitele de sarcină corespunzătoare poziției de lucru și configurației efective a macaralei.

INSTALAREA PE AUTOVEHICUL

AJ2006H este concepută pentru montarea pe platforma unui autovehicul.

Fixarea macaralei trebuie realizată corespunzător structurii platformei și de către personal competent.

Producătorul precizează că instalarea pe platformă se realizează prin fixarea șasiului macaralei de principalele grinzi ale platformei, folosind elementele de fixare corespunzătoare.

⚠️ În cazul modificărilor structurale permanente ale unui vehicul, trebuie verificate cerințele legale aplicabile, inclusiv cele referitoare la omologare și inspecția tehnică. Producătorul recomandă realizarea instalării de către un specialist calificat și verificarea conformității ansamblului.

AVANTAJE PENTRU APICULTOR

✅ Reduce semnificativ efortul fizic la manipularea stupilor și a încărcăturilor grele.

✅ Permite încărcarea și descărcarea stupilor direct cu ajutorul macaralei.

✅ Extensie hidraulică a brațului.

✅ Două viteze de lucru, inclusiv viteză lentă reglabilă pentru precizie.

✅ Sistem automat de nivelare.

✅ Frână hidraulică pe discuri pentru blocarea brațului.

✅ Telecomandă wireless și comandă auxiliară prin cablu.

✅ Iluminare LED chihlimbar pentru lucrul în condiții de lumină redusă.

✅ Semnal acustic pentru avertizări și comunicare.

✅ FLEXI Gripper multifuncțional.

✅ Sistem FLAT pentru ridicarea stupilor prin mânerul încastrat.

✅ Sistem FHV20 pentru furci orizontale și verticale.

✅ Extensie de furci de 600 mm.

✅ Sistem de scripete pentru manipularea butoaielor.

✅ Clema metalică pentru butoaie de 210 litri.

✅ Baterie auxiliară AGM de 260 Ah inclusă.

✅ Picioare stabilizatoare incluse.

✅ Prelată de protecție inclusă.

✅ Construcție pliabilă și compactă.

DOTĂRI INCLUSE ÎN ACEASTĂ CONFIGURAȚIE

3199 – Macara pentru încărcarea și descărcarea stupilor AJ2006H

3232 – Picioare stabilizatoare pentru AJ2006H
Înălțime minimă: 567 mm
Înălțime maximă: 1.117 mm

3556 – Prelată de protecție pentru AJ-2006H

3234 – Sistem de scripete + cablu de oțel pentru încărcarea butoaielor de până la 300 kg
Disponibil pentru modelele cu extensie hidraulică.

2388 – Clema metalică pentru butoaie de 210 litri / 350 kg
Disponibilă pentru modelele cu extensie hidraulică.

3202 – FLEXI Gripper
Greutate: 17 kg
Sarcină maximă: 300 kg
Înălțime maximă la încărcare: 1.325 mm
Lățime minimă: 390 mm
Lățime maximă: 686 mm
Înălțime furci verticale: 35 mm

3208 – Sistem FLAT pentru FLEXI Gripper
Pentru ridicarea stupilor prin intermediul mânerului încastrat în lemn.

3203 – Extensie de furci de 600 mm pentru FLEXI Gripper
Lungime inițială: 600 mm
Poate fi ajustată până la aproximativ 450 mm, în funcție de necesități.

3206 – Sistem FHV20
Furci: 20 × 35 × 410 mm
Permite montarea rapidă a furcilor în poziție orizontală sau verticală, fără utilizarea sculelor.

3224 – Baterie AGM 12 V / 260 Ah / 2600 A
Dimensiuni: 520 × 268 × 225 mm
Greutate: 73 kg
Destinată alimentării auxiliare a macaralei.

Configurația include astfel atât macaraua, cât și principalele sisteme de prindere și accesorii necesare pentru manipularea stupilor, paleților și butoaielor.

DATE TEHNICE PRINCIPALE – AJ2006H

Model: AJ2006H
Tip: macara pentru încărcarea și descărcarea stupilor
Acționare: hidraulică
Extensie braț: hidraulică
Alimentare: 12/24 V
P1: 140 kg
P2: 180 kg
P3: 400 kg
P: 350 kg
Lungime L1: 5.200 mm
Lungime L2: 4.000 mm
Lungime L3: 2.000 mm
Extensie L4: 1.200 mm
Înălțime H: 1.731 mm
Lățime W: 275 mm
Greutate macara: aproximativ 350 kg
Consum minim: 65 Ah
Consum maxim: 120 Ah
Vârf de pornire: 800 A

Valorile de sarcină sunt dependente de poziția de lucru și trebuie respectate conform documentației tehnice a producătorului.

ÎNTREȚINERE ȘI SERVICE

Construcția macaralei este concepută astfel încât componentele hidraulice și electrice să poată fi întreținute și înlocuite relativ simplu.

Producătorul pune accent pe accesibilitatea componentelor și pe posibilitatea efectuării intervențiilor de service fără demontarea complexă a întregului echipament. Componentele electronice sunt grupate într-o placă prevăzută cu conectori rapizi, ceea ce facilitează demontarea pentru verificare sau service.

⚠️ Verificarea periodică a furtunurilor hidraulice, conexiunilor electrice, elementelor de fixare, sistemelor de prindere și mecanismelor de siguranță este esențială pentru utilizarea în condiții corespunzătoare.

IMPORTANT – UTILIZAREA ÎN SIGURANȚĂ

⚠️ Nu depășiți sarcina admisă pentru poziția efectivă a brațului.

⚠️ Capacitatea macaralei nu trebuie confundată cu sarcina maximă înscrisă pe un anumit accesoriu.

⚠️ Înainte de ridicare, încărcătura trebuie să fie corect poziționată și prinsă.

⚠️ La manipularea încărcăturilor grele trebuie verificată stabilitatea autovehiculului.

⚠️ Utilizați picioarele stabilizatoare atunci când condițiile de lucru și tipul vehiculului o impun.

⚠️ Nu staționați sub încărcătura suspendată și nu permiteți accesul persoanelor în zona de lucru a macaralei.

⚠️ Înainte de deplasarea autovehiculului, macaraua trebuie adusă în poziția de transport și asigurată corespunzător.

⚠️ Instalarea pe vehicul trebuie realizată corespunzător structurii platformei și cerințelor legale aplicabile.

PENTRU CE APICULTORI ESTE RECOMANDATĂ?

AJ2006H este destinată în special apicultorilor care efectuează frecvent transporturi și manipulări de stupi și doresc să reducă munca fizică asociată acestor operațiuni.

Este potrivită pentru:

• stupine comerciale;
• apicultori care practică pastoralul;
• transportul sezonier al stupilor;
• încărcarea și descărcarea unui număr mare de stupi;
• manipularea paleților;
• apicultori care lucrează cu butoaie de miere;
• exploatații unde este necesară manipularea frecventă a unor încărcături grele.

Configurația extinsă cu FLEXI Gripper, FLAT, FHV20, extensie de furci, sistem de scripete, clemă pentru butoaie, picioare stabilizatoare și baterie auxiliară AGM de 260 Ah transformă AJ2006H într-un echipament multifuncțional pentru activitățile de transport și manipulare din stupină.
