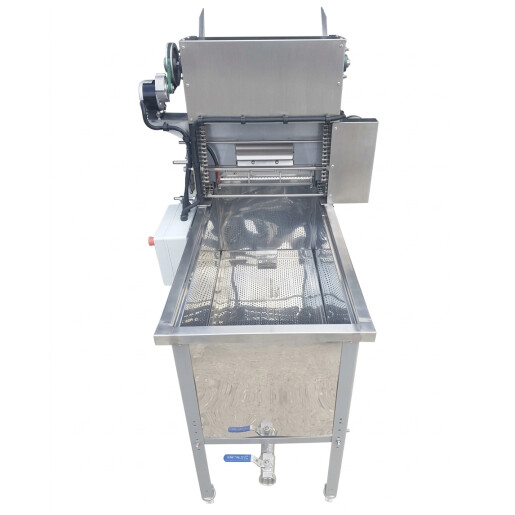

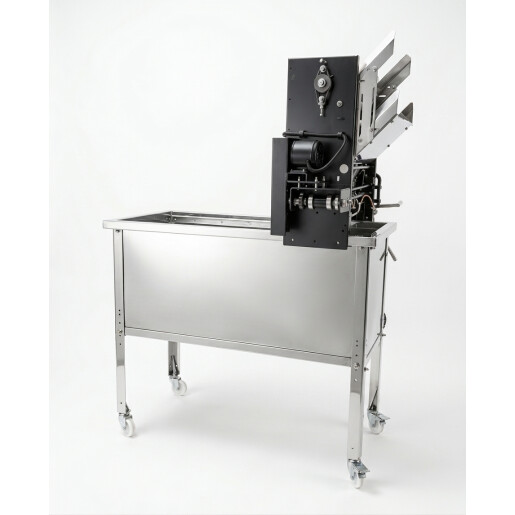

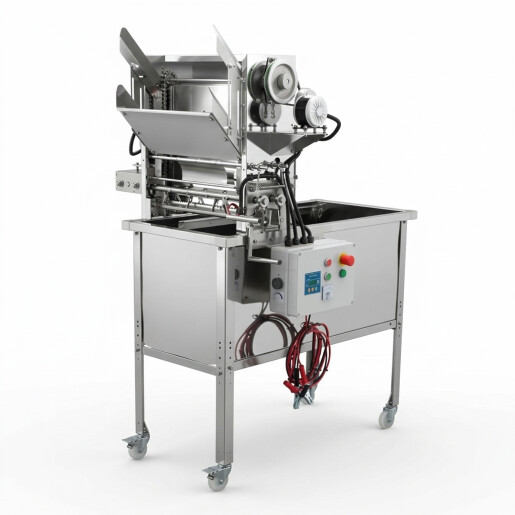

Mașină automată de descăpăcit rame, 12 V, cu cuțite încălzite electric, cu banc de 1000mm, din otel inoxidabil, capacitate : 7 rame/minut - Lyson

Mașină automată de descăpăcit acționată electric, destinată pregătirii mecanizate a ramelor cu miere înainte de extracție. Alimentare la 12 V, cuțite încălzite electric, mecanism automat de alimentare a ramelor și banc de lucru din inox cu lungimea de 1000 mm.

Mașina de descăpăcit Łysoń W2096000E_12V este destinată apicultorilor care doresc să mecanizeze una dintre cele mai repetitive operații din fluxul de extracție a mierii: îndepărtarea căpăcelelor de ceară de pe ramele cu miere.

Ramele sunt introduse în partea superioară a utilajului, sunt preluate automat de mecanismul de alimentare și sunt conduse printre cele două cuțite încălzite electric. Cuțitele efectuează mișcări de vibrație pentru a facilita îndepărtarea căpăcelelor, iar rama continuă apoi către bancul de descăpăcit, unde poate fi preluată de apicultor și introdusă în centrifugă.

Mașina este concepută pentru rame Dadant 1/1, Dadant 1/2 și Dadant 3/4 și poate lucra cu o capacitate declarată de până la 7 rame pe minut.

ALIMENTARE AUTOMATĂ A RAMELOR

Unul dintre principalele avantaje ale utilajului este faptul că rama nu trebuie ținută manual pe durata procesului de descăpăcire.

Ramele sunt așezate în partea superioară, pe suportul special de așteptare.

De aici, acestea sunt preluate succesiv de mecanismul automat de alimentare, prevăzut cu tije și lanț, care conduce fiecare ramă către zona de descăpăcire.

Motorul mecanismului de alimentare are:

Putere: 0,12 kW

Viteză: 9 rotații/minut

Sistemul asigură deplasarea controlată și succesivă a ramelor către cuțitele de descăpăcire.

CUȚITE ÎNCĂLZITE ELECTRIC ȘI VIBRANTE

Mașina este prevăzută cu două cuțite pentru descăpăcirea mecanizată a ramelor.

Încălzirea acestora se realizează electric:

2 × 400 W / 24 V

Cuțitele încălzite facilitează tăierea și îndepărtarea stratului de căpăceală de pe suprafața fagurelui.

În același timp, cuțitele sunt acționate printr-un mecanism care le imprimă mișcări de vibrație, contribuind la o descăpăcire mai ușoară și mai uniformă.

Motorul pentru acționarea lamelor are:

Putere: 0,18 kW

Combinația dintre încălzire și mișcarea vibratorie permite utilajului să îndepărteze mecanizat căpăceala, reducând necesitatea utilizării manuale a cuțitului de descăpăcit pentru fiecare ramă.

CUM SE LUCREAZĂ CU UTILAJUL

Fluxul de lucru este simplu și permite integrarea mașinii direct înaintea centrifugii.

1. AȘEZAREA RAMELOR

Ramele cu miere sunt așezate în partea superioară a mașinii, pe suportul special de așteptare.

Pot fi utilizate rame:

• Dadant 1/1;
• Dadant 1/2;
• Dadant 3/4.

Ramele sunt poziționate astfel încât mecanismul automat să le poată prelua succesiv.

2. PRELUAREA AUTOMATĂ A RAMELOR

Mecanismul de alimentare preia ramele una câte una.

Sistemul cu tije și lanț deplasează rama controlat către zona cuțitelor.

Apicultorul nu trebuie să împingă manual fiecare ramă prin zona de descăpăcire.

3. DESCĂPĂCIREA

Rama este coborâtă și condusă printre cele două cuțite încălzite electric.

Cuțitele sunt încălzite și vibrează în timpul funcționării, ceea ce facilitează îndepărtarea căpăcelelor de ceară.

Procesul se desfășoară mecanizat, pe măsură ce rama este deplasată prin zona de lucru.

4. TRANSFERUL CĂTRE BANCUL DE LUCRU

După trecerea prin zona cuțitelor, ramele continuă să fie împinse succesiv către zona bancului de descăpăcire.

Ramele ajung una după alta pe banc, unde pot fi preluate de apicultor.

5. INTRODUCEREA ÎN CENTRIFUGĂ

După descăpăcire, rama poate fi preluată de operator și introdusă direct în centrifuga de extracție.

Astfel, mașina poate face parte dintr-un flux de lucru continuu:

RAMĂ CU MIERE → ALIMENTARE AUTOMATĂ → DESCĂPĂCIRE → BANC → CENTRIFUGĂ

Acest mod de lucru reduce numărul operațiilor manuale dintre descăpăcire și extracția propriu-zisă a mierii.

BANC DE DESCĂPĂCIRE DIN INOX – 1000 MM

Mașina este echipată cu un banc de lucru din inox cu lungimea de 1000 mm, prevăzut cu roți pentru deplasarea utilajului.

Bancul reprezintă zona în care ramele descăpăcite ajung după trecerea prin mecanismul de descăpăcire și pot fi preluate de operator.

Lungimea de 1500 mm permite acumularea temporară a mai multor rame între zona de descăpăcire și etapa următoare din fluxul de extracție.

SITĂ PENTRU CĂPĂCEALA RAMELOR

În cadrul bancului de descăpăcire este prevăzută și o sită pentru colectarea căpăcelelor de ceară îndepărtate de pe rame.

Aceasta permite separarea căpăcelelor de miere și colectarea acestora într-un mod mai ordonat în timpul procesului de descăpăcire.

Căpăceala rezultată poate fi ulterior prelucrată pentru recuperarea mierii și valorificarea cerii, în funcție de fluxul de lucru al apicultorului.

CAPACITATE DE LUCRU – PÂNĂ LA 7 RAME/MINUT

Capacitatea declarată a utilajului este de:

până la 7 rame/minut

Această capacitate permite mecanizarea unei operații care, în cazul lucrului manual, necesită intervenția repetată a operatorului pentru fiecare ramă.

Capacitatea efectivă poate varia în funcție de:

• tipul ramei;
• starea fagurelui;
• gradul de căpăcire;
• modul de alimentare;
• temperatura de lucru;
• experiența operatorului;
• organizarea fluxului de extracție.

ALIMENTARE LA 12 V

Versiunea W2096000E_12V este proiectată pentru alimentare la:

12 V

Această configurație permite utilizarea utilajului în situații în care este disponibilă o sursă de alimentare de 12 V și este deosebit de interesantă pentru apicultorii care doresc să lucreze în spații unde alimentarea convențională la 230 V nu este disponibilă.

UTILIZAREA PE BATERIE – 75 Ah

Pentru funcționarea pe baterie, producătorul indică necesitatea unei baterii de:

12 V / minimum 75 Ah

Este important însă ca valoarea de 75 Ah să fie înțeleasă ca o capacitate a bateriei, nu ca o indicație privind durata exactă de funcționare.

Puterea nominală declarată a principalilor consumatori este:

• motor acționare lame: 180 W;
• motor alimentare rame: 120 W;
• încălzirea cuțitelor: 800 W în total.

În cazul în care toți consumatorii ar funcționa simultan la puterea nominală, rezultă aproximativ:

180 W + 120 W + 800 W = 1.100 W

La o instalație de 12 V, această sarcină ar însemna teoretic aproximativ 92 A, fără a lua în calcul pierderile sistemului de alimentare.

O baterie de 12 V / 75 Ah are, teoretic, aproximativ:

12 V × 75 Ah = 900 Wh

Prin urmare, la o sarcină continuă de 1.100 W, autonomia calculată ideal ar fi sub o oră și, în realitate, mai mică.

⚠️ Aceasta NU trebuie interpretată ca durata normală de funcționare a utilajului pe baterie.

Încălzirea cuțitelor nu funcționează în mod necesar permanent la puterea maximă, iar motoarele nu sunt permanent solicitate la puterea nominală. Consumul real depinde de ciclul de lucru și de condițiile de utilizare.

În plus, la bateriile cu plumb, capacitatea disponibilă depinde de curentul de descărcare, temperatură și adâncimea de descărcare. Descărcările repetate și profunde reduc durata de viață a bateriei. Pentru aplicații ciclice există baterii AGM/GEL de 75 Ah concepute special pentru acest tip de utilizare.

CE BATERIE ESTE POTRIVITĂ?

Pentru utilizarea repetată a utilajului pe baterie, este preferabilă o baterie:

12 V / minimum 75 Ah / deep-cycle

de tip:

• AGM;
• GEL;
• sau o baterie LiFePO₄ de 12 V cu capacitate corespunzătoare și BMS adecvat.

⚠️ Pentru utilizare ciclică nu este recomandată alegerea unei baterii auto obișnuite doar pe baza valorii de 75 Ah. O baterie de pornire este proiectată în primul rând să furnizeze curenți mari pentru perioade scurte, în timp ce o baterie deep-cycle este destinată descărcărilor repetate. Modelele AGM/GEL deep-cycle sunt comercializate explicit pentru aplicații ciclice.

AUTONOMIA REALĂ

Nu este corect să se indice un număr fix de ore de funcționare pentru o baterie de 75 Ah.

La sarcină maximă teoretică, consumul este foarte mare, iar o baterie de 75 Ah poate fi solicitată intens.

Pentru o baterie plumb-acid, utilizarea repetată până la descărcare profundă nu este recomandată deoarece reduce numărul de cicluri disponibile. De exemplu, datele unor baterii AGM de 75 Ah arată diferențe importante ale duratei de viață în funcție de adâncimea de descărcare.

Prin urmare, recomandarea de 75 Ah trebuie prezentată ca cerință minimă pentru funcționarea pe baterie, nu ca promisiune de autonomie.

CUTITELE ÎNCĂLZITE – 2 × 400 W / 24 V

Sistemul de încălzire este format din două elemente de încălzire pentru cuțite:

2 × 400 W / 24 V

Puterea totală nominală a încălzirii este:

800 W

Încălzirea electrică permite menținerea cuțitelor la temperatura necesară pentru procesul de descăpăcire.

⚠️ Specificația tehnică indică încălzirea cuțitelor la 24 V, în timp ce utilajul este alimentat la 12 V. Conectarea trebuie realizată exclusiv conform configurației electrice prevăzute de producător. Nu se conectează cuțitele direct la o baterie de 12 V.

CONSTRUCȚIE DIN INOX

Zonele de lucru ale utilajului sunt concepute pentru utilizarea în spațiul de extracție a mierii, iar bancul este realizat din inox.

Utilizarea inoxului este potrivită pentru un echipament care intră în contact cu mierea, ceara și căpăceala rezultate în timpul descăpăcirii.

Suprafețele trebuie curățate corespunzător după utilizare și menținute curate și uscate.

UTILIZARE CU TREI FORMATE DE RAME DADANT

Mașina este destinată utilizării cu:

Dadant 1/1

Dadant 1/2

Dadant 3/4

Acest lucru permite utilizarea aceluiași utilaj în stupine în care sunt folosite mai multe dimensiuni de rame din familia Dadant.

ROȚI PENTRU DEPLASARE

Bancul este prevăzut cu roți, ceea ce permite mutarea mai ușoară a utilajului în interiorul spațiului de extracție.

Datorită dimensiunilor și greutății unui astfel de echipament, deplasarea trebuie realizată pe suprafețe stabile și cât mai plane.

AVANTAJELE MAȘINII DE DESCĂPĂCIT

✅ Alimentare la 12 V

✅ Posibilitate de funcționare pe baterie

✅ Baterie recomandată de producător: minimum 75 Ah

✅ Descăpăcire automată

✅ Alimentare automată a ramelor

✅ Cuțite încălzite electric

✅ 2 × 400 W / 24 V încălzire cuțite

✅ Cuțite cu acționare vibrantă

✅ Motor acționare lame 0,18 kW

✅ Motor alimentare rame 0,12 kW

✅ Viteză alimentator 9 rot/min

✅ Capacitate declarată de până la 7 rame/minut

✅ Compatibilă cu rame Dadant 1/1, 1/2 și 3/4

✅ Banc de lucru cu lungimea de 1500 mm

✅ Banc prevăzut cu roți

✅ Sită pentru colectarea căpăcelelor

✅ Flux continuu de la alimentarea cu rame până la preluarea acestora pentru centrifugare

FLUX DE LUCRU

1. RAMELE CU MIERE
↓
2. AȘEZAREA PE SUPORTUL SUPERIOR
↓
3. PRELUARE AUTOMATĂ CU TIJE ȘI LANȚ
↓
4. TRECEREA PRINTRE CUȚITELE ÎNCĂLZITE ȘI VIBRANTE
↓
5. ÎNDEPĂRTAREA CĂPĂCELELOR
↓
6. COLECTAREA CĂPĂCELELOR PRIN SITĂ
↓
7. DEPLASAREA RAMELOR PE BANCUL DE DESCĂPĂCIRE
↓
8. PRELUAREA RAMELOR DE CĂTRE APICULTOR
↓
9. INTRODUCEREA RAMELOR ÎN CENTRIFUGĂ

ÎNTREȚINERE ȘI CURĂȚARE

După terminarea lucrului, este recomandată curățarea atentă a tuturor suprafețelor care au intrat în contact cu mierea și căpăceala.

✅ Îndepărtați resturile de ceară și miere.

✅ Curățați sita pentru căpăceală.

✅ Curățați bancul de lucru și zonele de contact cu ramele.

✅ Verificați și curățați zona mecanismului de alimentare.

✅ Verificați periodic lanțul, tijele și elementele mobile.

✅ Verificați conexiunile electrice și cablurile înainte de utilizare.

⚠️ Înainte de orice operație de curățare, întreținere sau intervenție, utilajul trebuie oprit și deconectat de la sursa de alimentare.

⚠️ Nu introduceți mâinile în zona cuțitelor sau a mecanismului de alimentare în timpul funcționării.

⚠️ Cuțitele sunt încălzite electric și pot atinge temperaturi ridicate. Evitați contactul direct cu acestea.

CARACTERISTICI ȘI SPECIFICAȚII TEHNICE

Producător: Lyson
Model: W2096000E_12V
Tip: mașină automată de descăpăcit
Alimentare: 12 V
Tip rame: Dadant 1/1, 1/2 și 3/4
Capacitate declarată: până la 7 rame/minut
Lungime banc: 1000 mm
Roți: da
Motor acționare lame: 0,18 kW
Motor alimentare rame: 0,12 kW
Viteză motor alimentare: 9 rot/min
Încălzire cuțite: 2 × 400 W / 24 V
Tip cuțite: încălzite electric, cu acționare vibrantă
Sită pentru căpăceală: da
Baterie pentru funcționare pe baterie: minimum 75 Ah
Alimentare electrică: 12 V
